外壁側からの耐震改修

南砺市 K様邸

外壁側からの耐震改修
  • 建築中レポート

1.2017年05月13日

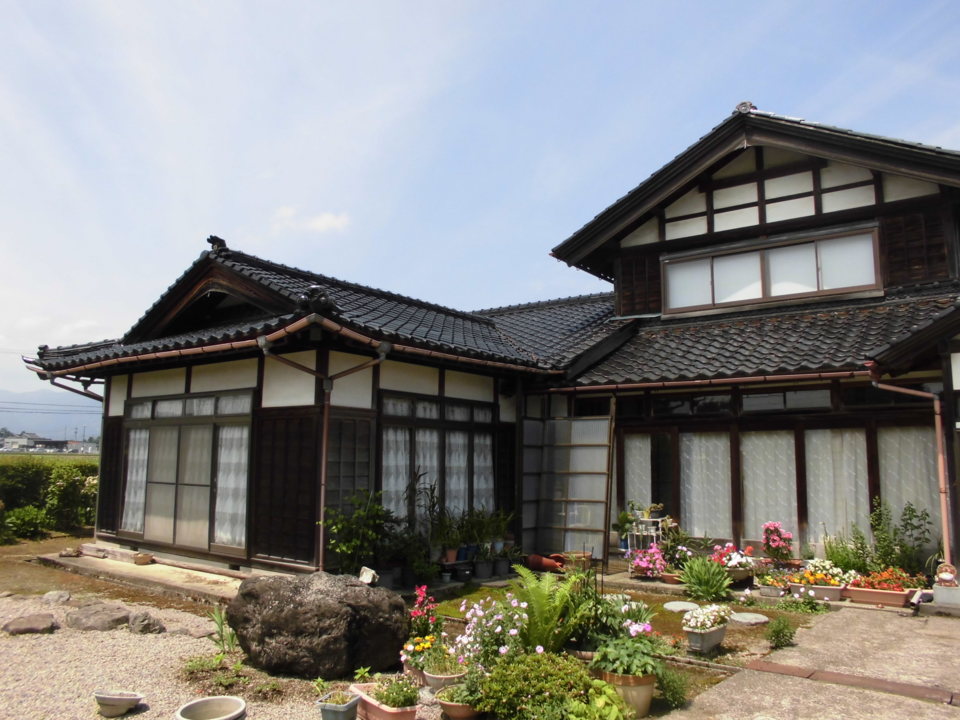

真壁部分 着手前
真壁部分 着手前
正面側は現況通りに復旧します。
2.2017年05月13日

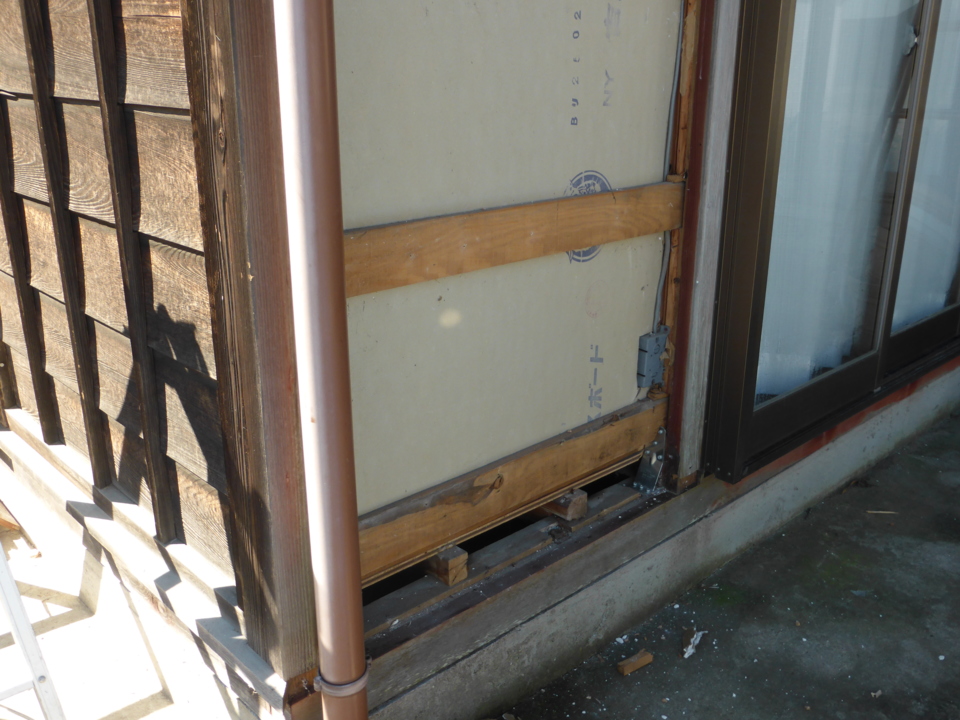

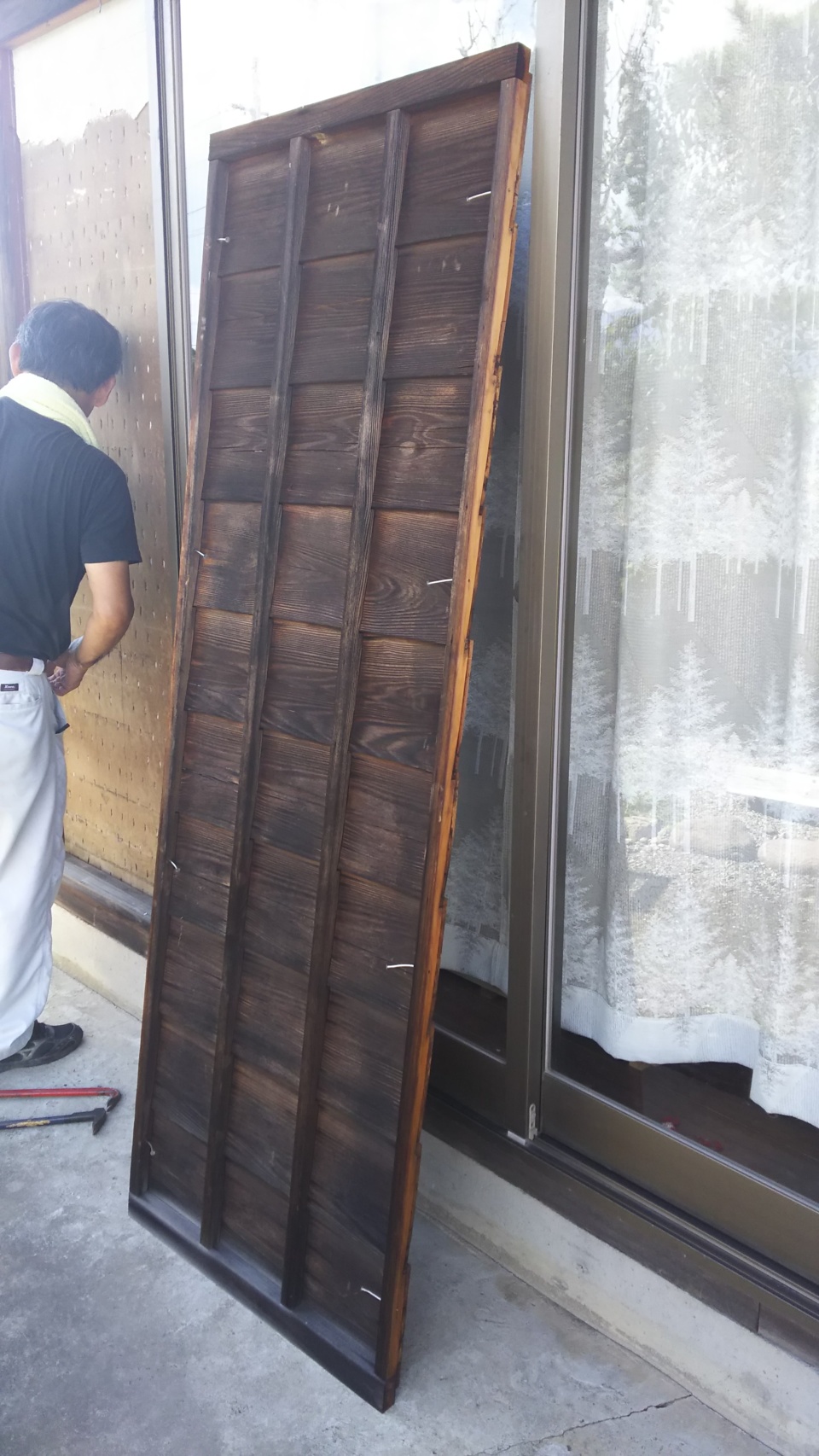

真壁部分 解体
真壁部分 解体
板垂を外して中のボードを撤去します。
3.2017年05月13日
真壁部分 耐震 金物取付1
真壁部分 耐震 金物取付1
土台と柱に金物を取り付けます。
4.2017年05月13日
真壁部分 耐震 金物取付2
真壁部分 耐震 金物取付2
柱と桁(梁)にも金物を設置します。
5.2017年05月13日

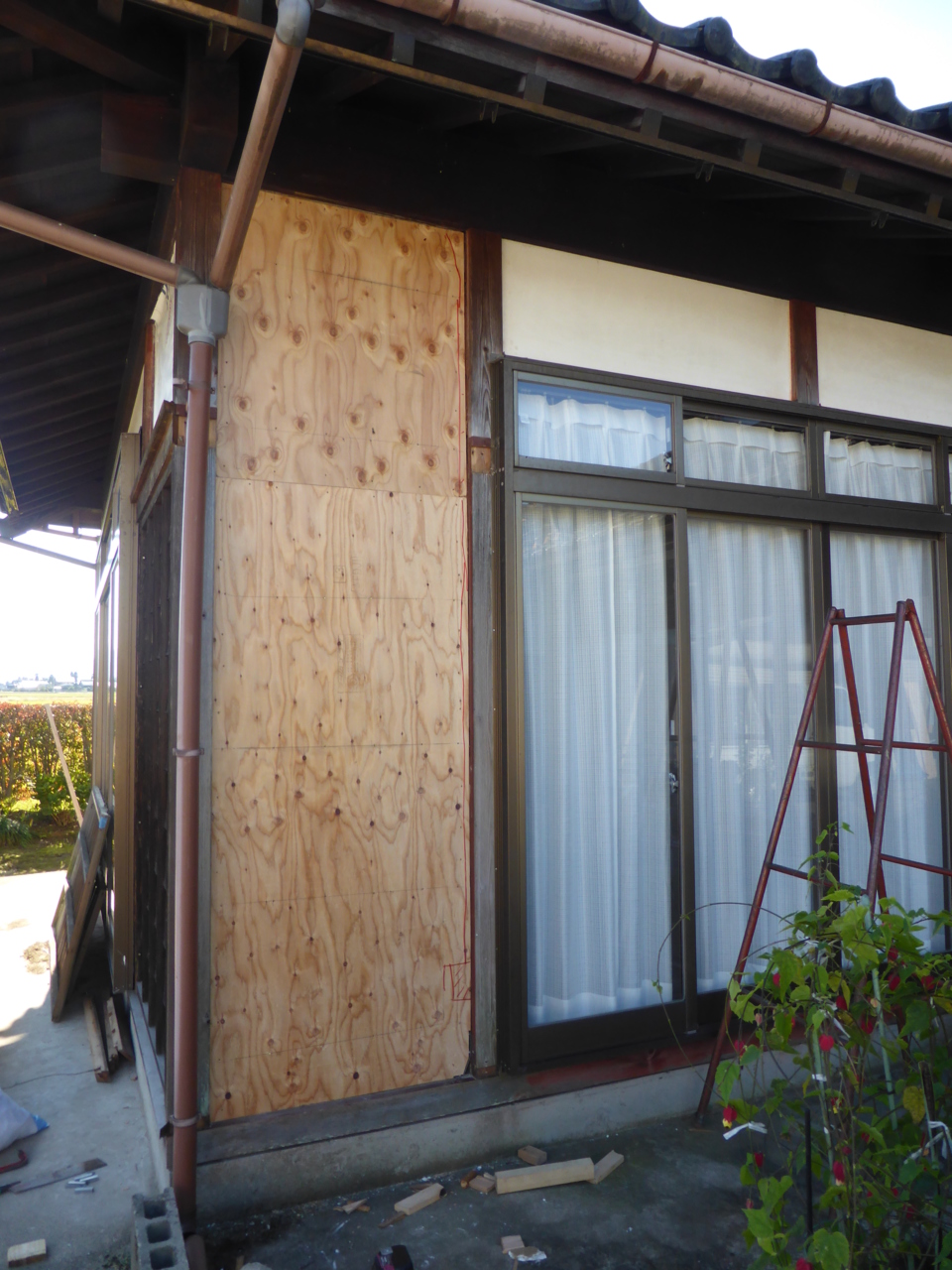

真壁部分 耐震 構造用合板
真壁部分 耐震 構造用合板
構造用合板を所定のピッチで釘留めします。
6.2017年05月13日

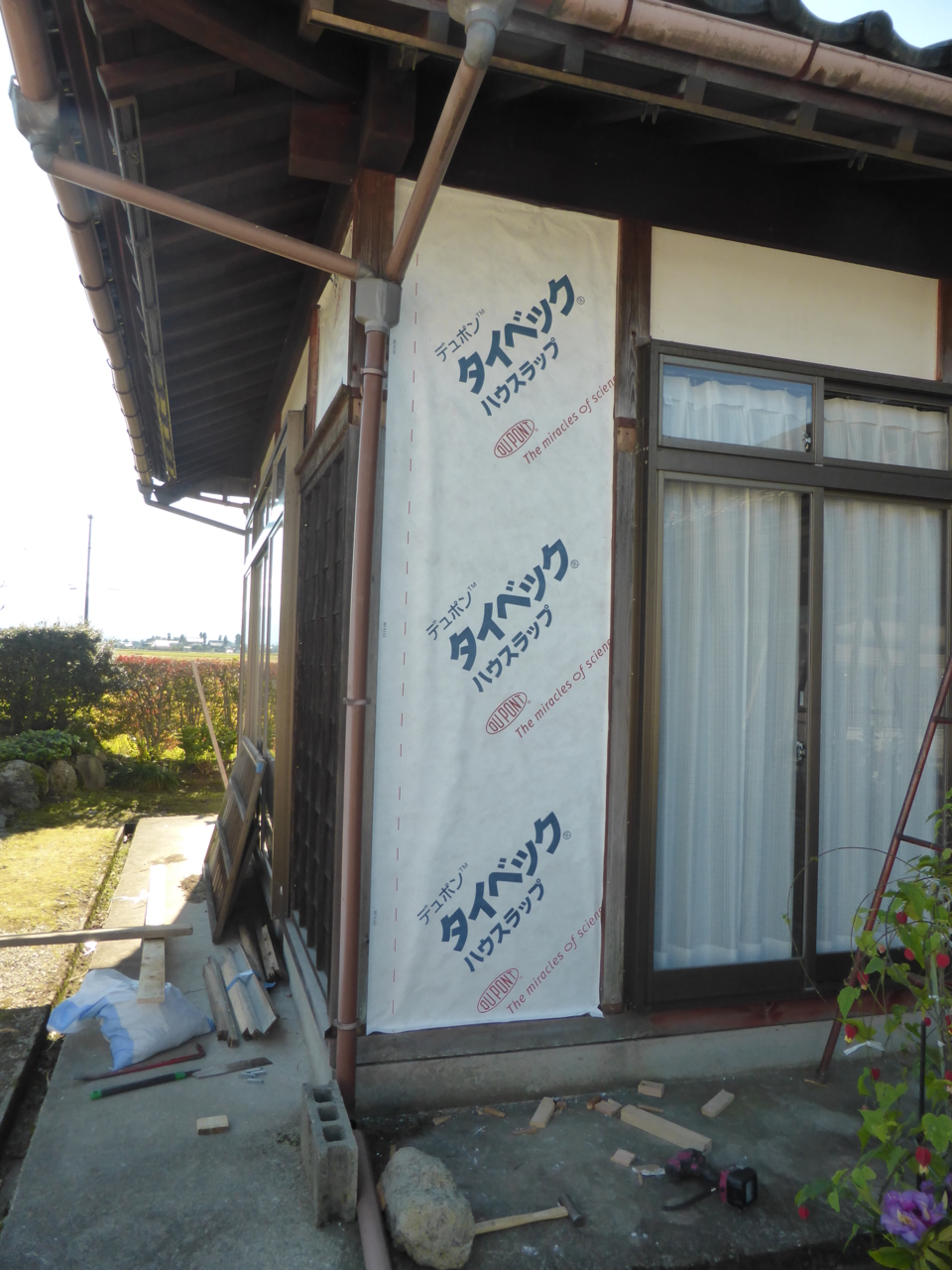

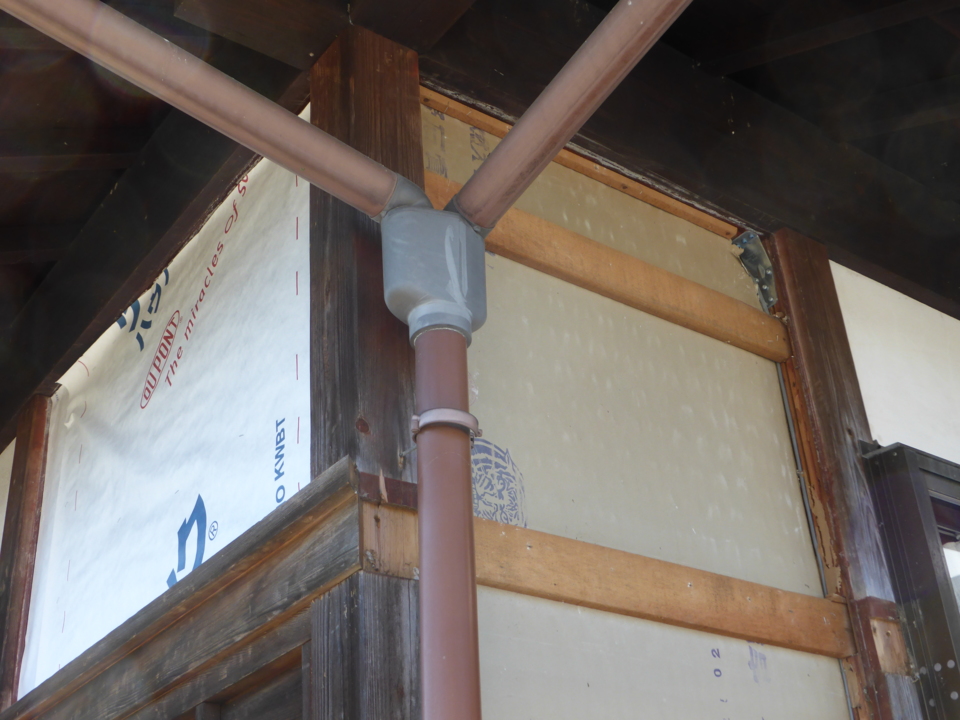

真壁部分 復旧 透湿防水シート
真壁部分 復旧 透湿防水シート
透湿防水シート設置後、下部は板垂再利用(再塗装)上部は左官塗壁にて復旧します。
7.2017年05月13日
真壁部分 完成
真壁部分 完成
耐震改修しない部分(窓の上など)と色をそろえて完成です。
8.2017年05月13日

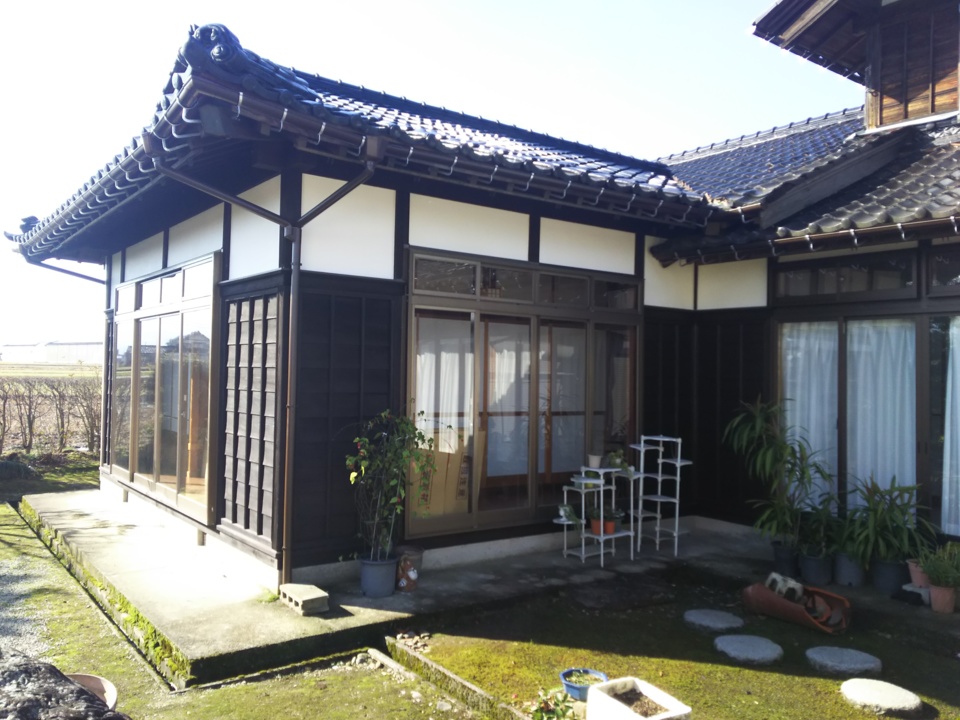

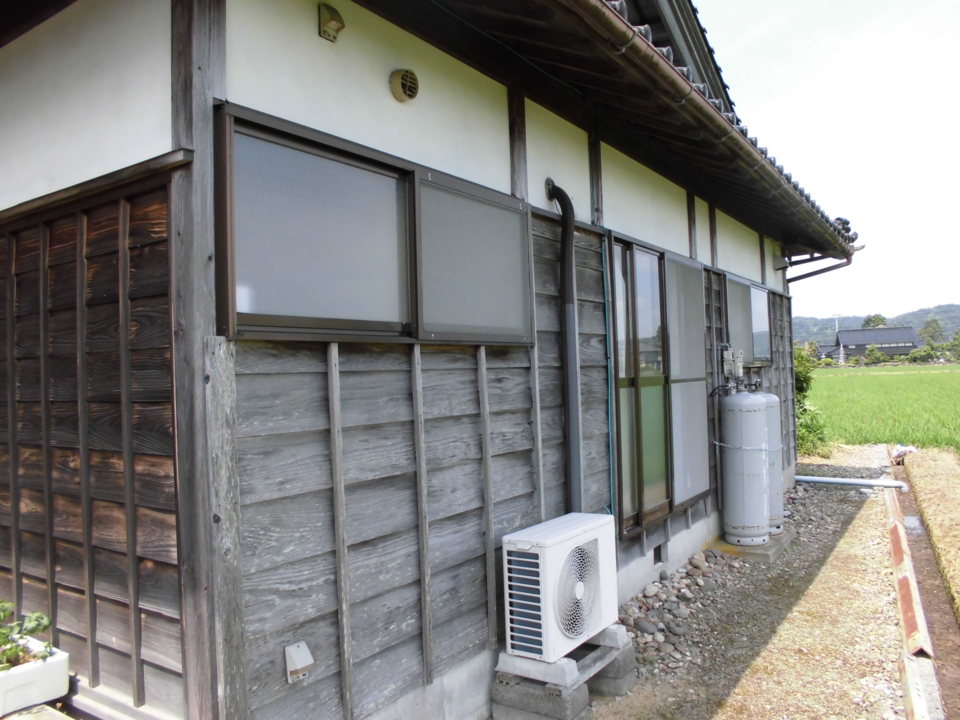

大壁部分 着手前
大壁部分 着手前
真壁から大壁へ 板金の外壁にて復旧します。
9.2017年05月13日

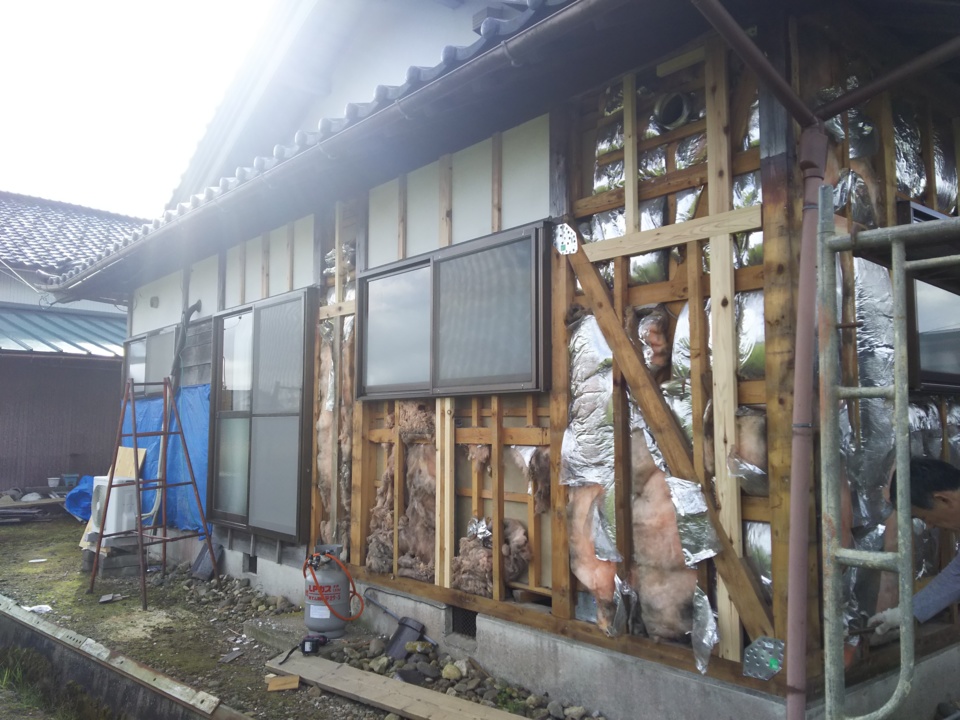

大壁部分 外壁解体
大壁部分 外壁解体
外壁を解体します。
断熱材が落ちてしまっています。
10.2017年05月13日

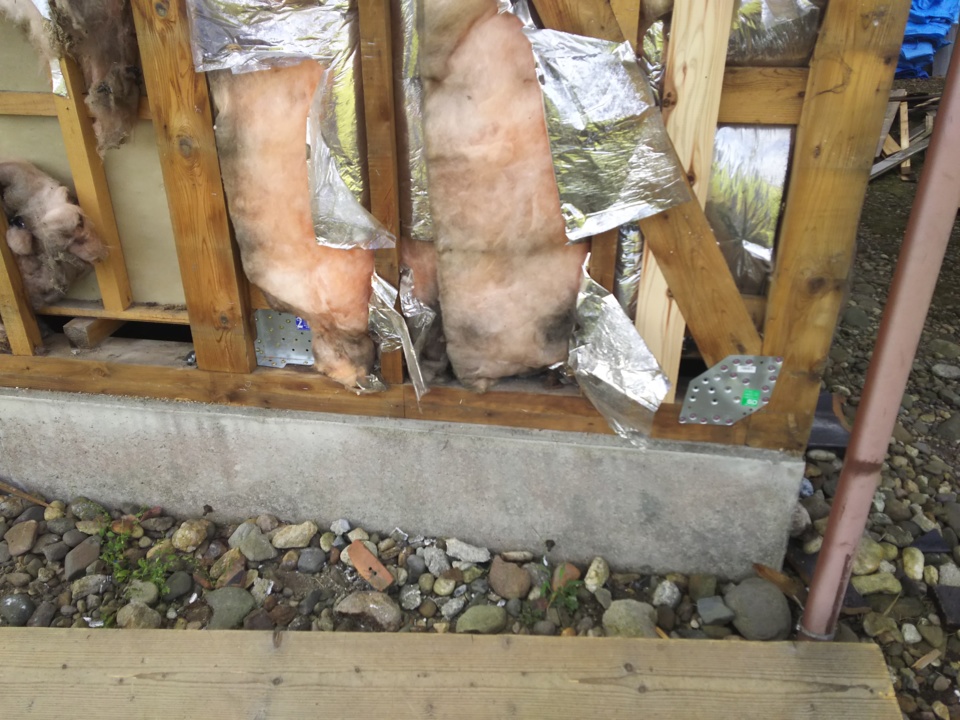

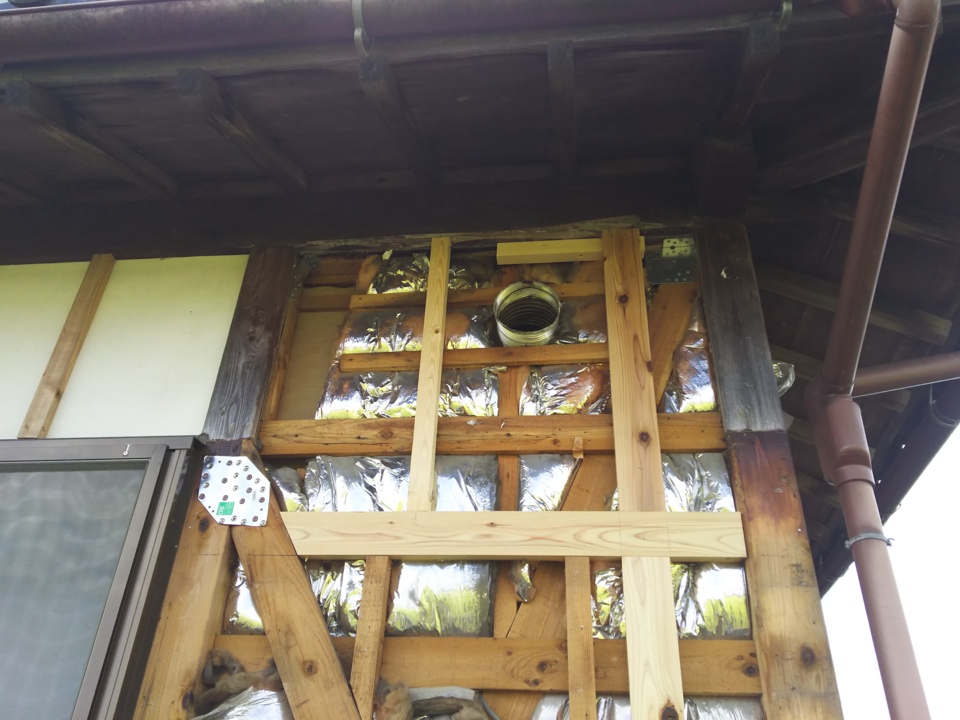

大壁部分 耐震 金物取付1
大壁部分 耐震 金物取付1
土台と柱に金物を設置します。
既存の筋交いの部分は筋交いプレートで補強します。
11.2017年05月13日
大壁部分 耐震 金物取付2
大壁部分 耐震 金物取付2
桁(梁)と柱に金物を取り付けます。
既存の筋交い部分は筋交いプレートで補強します。
12.2017年05月13日

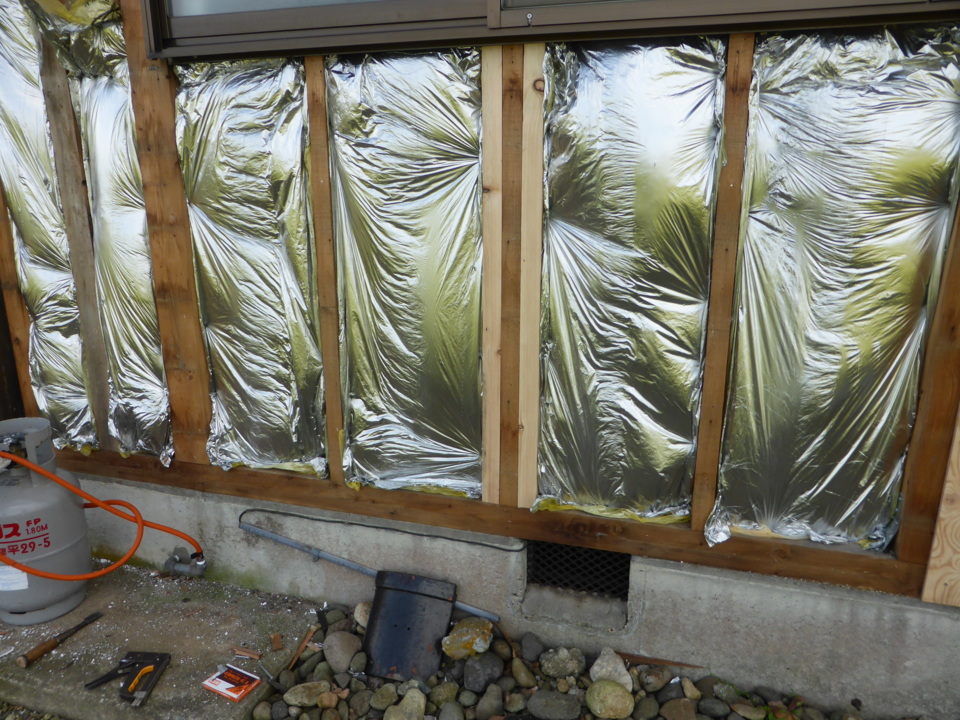

大壁部分 復旧
大壁部分 復旧
断熱材を入れなおします。
13.2017年05月13日

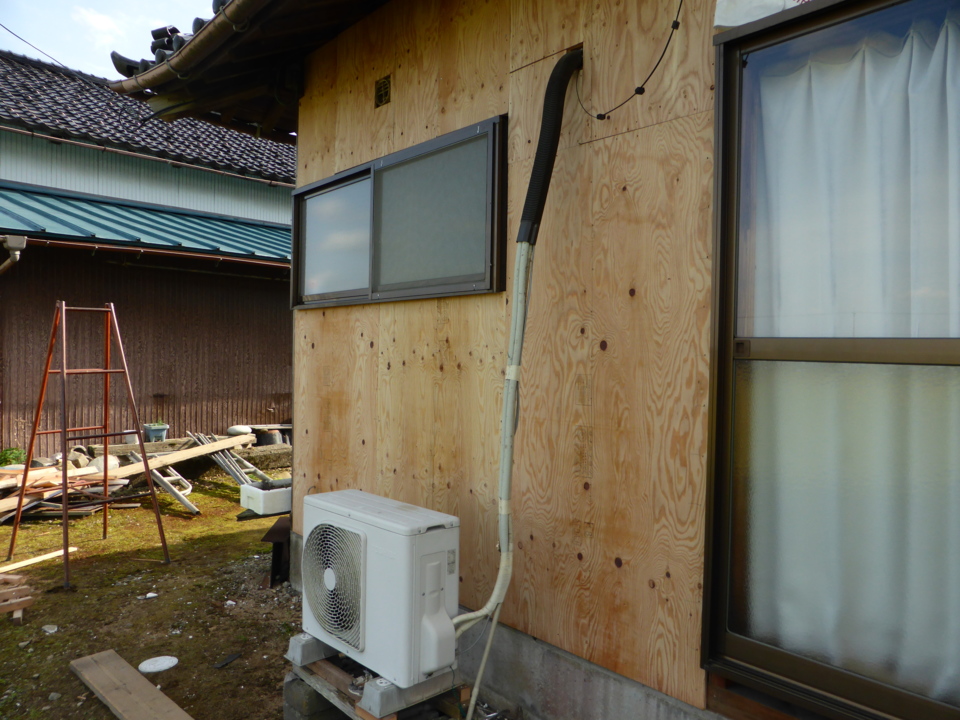

大壁部分 耐震 構造用合板
大壁部分 耐震 構造用合板
構造用合板を所定のピッチで釘留めします。
14.2017年05月13日

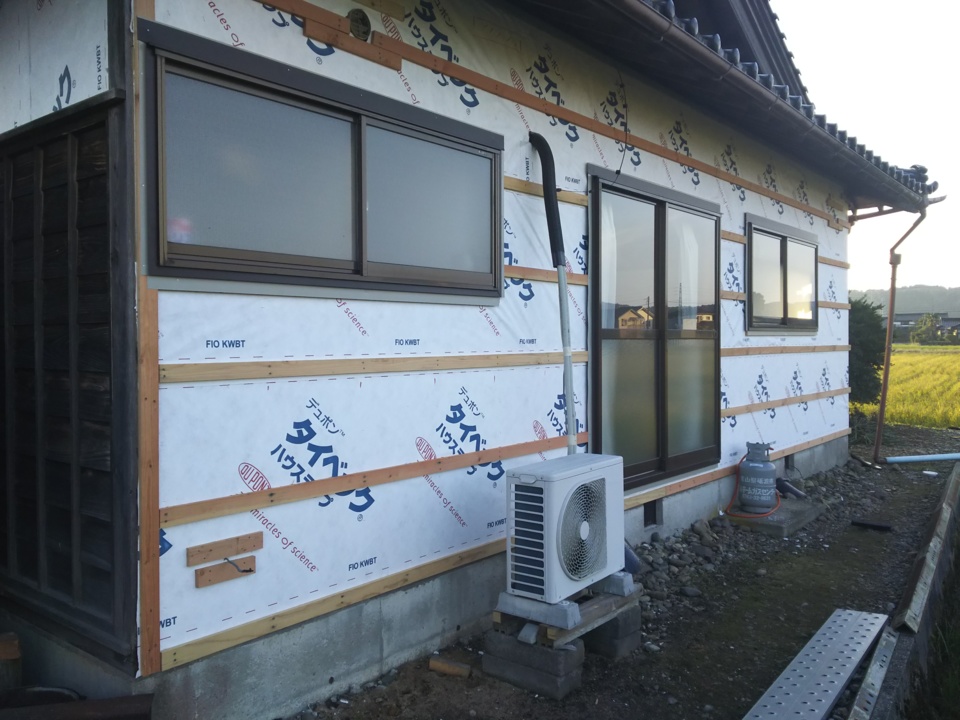

大壁部分 復旧 透湿防水シート
大壁部分 復旧 透湿防水シート
透湿防水シートを張って外壁下地を取り付けます。
15.2017年05月13日

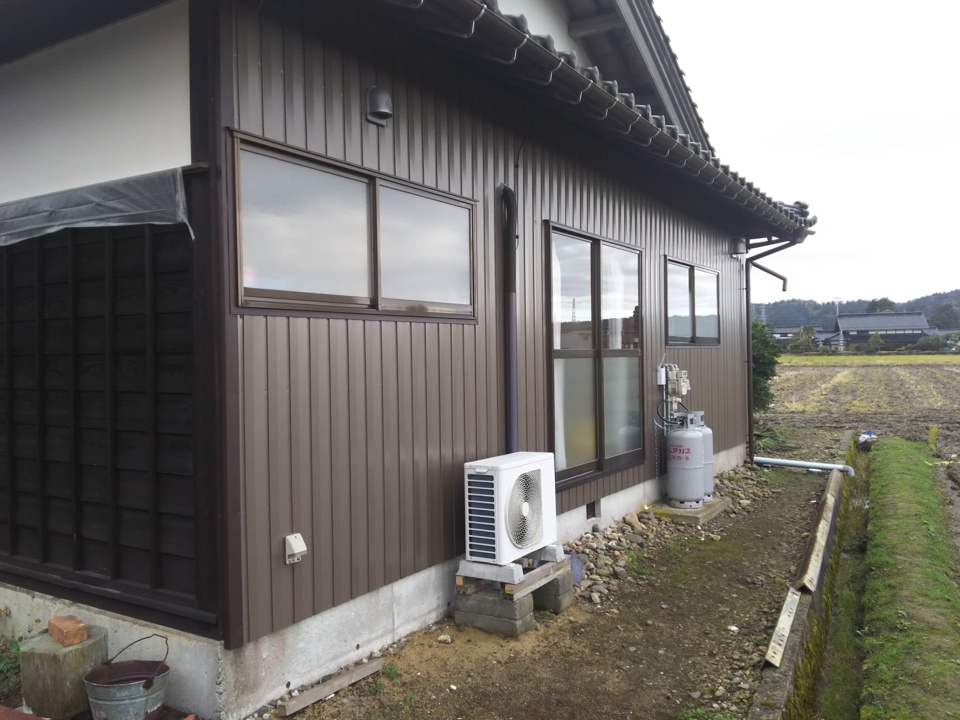

大壁部分 完成
大壁部分 完成
板金外壁材を張って完成です。
